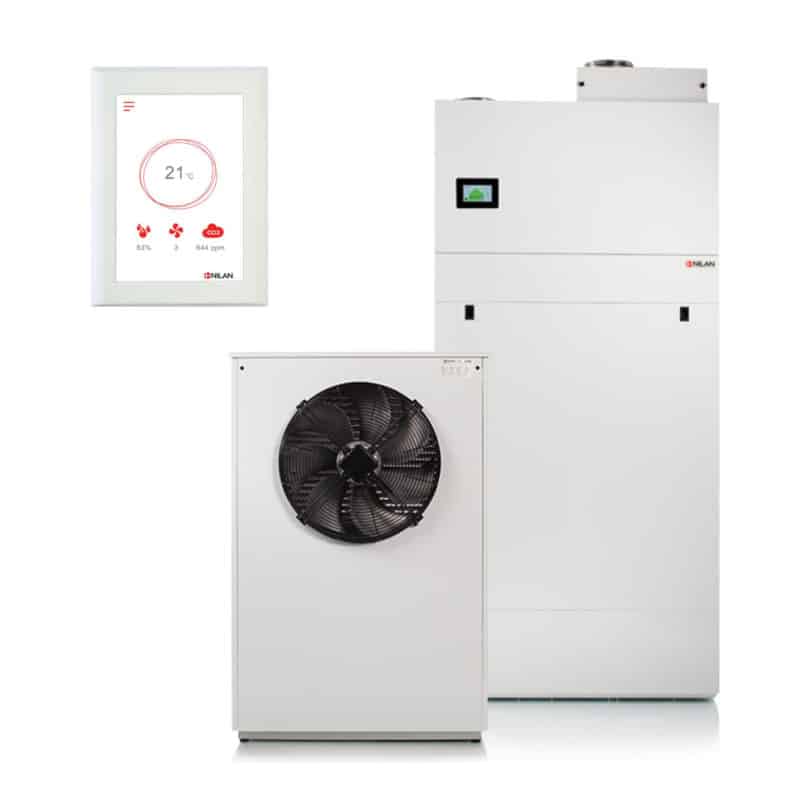

Compact PC AIR 9
Ilmavesilämpöpumppu kohteisiin, joissa ei voida hyödyntää maalämpöä.
- Ilmavesilämpöpumppu
- SCOP 5,11
- A+++
Compact PC AIR 9 XL – ilmavesilämpöpumppu huippuluokan hyötysuhteella
Compact PC AIR 9 lämmittää asunnon ilma-vesilämpöpumpputeknologian avulla. Se soveltuu erinomaisesti kohteisiin, joissa ei voida hyödyntää maalämpöpumppua.
Huippukohdat:
- Mahdollistaa asunnon kokonaisvaltaisen ja energiatehokkaan lämmityksen
- Hyödyntää mahdollisimman paljon ilmaista energia
- Alentaa asunnon lämmityskustannuksia huomattavasti
- Laite koostuu sisäänrakennetusta ilma-vesilämpöpumpusta sekä erillisestä, asunnon ulkopuolelle sijoitettavasta lämmönvaihtoyksiköstä
- 180 litran ruostumaton lämminvesivaraaja
Soveltuu erityisesti:
- Kohteisiin, joissa ei voida hyödyntää maalämpöpumppua
- Tilan suosituskoko 80 – 190 m²
Compact PC AIR 9 XL | LVI-numero: 7939108
Ilmavesilämpöpumppu, poistoilmalämpöpumppu, vastavirtalämmönsiirrin, lämminvesivaraaja, ilmanvaihto, XL-puhaltimet, tuloilman viilennys, tuloilman lämmitys, Polar-jäätymisenesto.
Tarjous: Alkuperäinen hinta oli: 23 075,00 €.18 697,00 €Nykyinen hinta on: 18 697,00 €.
Perusyksikkö vakio-ominaisuuksilla. Hinta sisältää 25,5 % ALV.
A+++ Energialuokitus
vuosihyötysuhde (SCOP) 5,11
Ilmasta veteen -lämpöpumpputeknologiaa hyödyntävä AIR 9 on energiatehokkuudeltaan sekä hyötysuhteiltaan maalämpöä hyödyntävien MLP-mallien tasolla.
Kaksinkertainen LTO
Ota kaikki lämmöt talteen
Tehokas poistoilmalämpöpumppu sekä vastavirtalämmönvaihdin tuottavat lämmintä käyttövettä poistoilman energialla ja tukevat asunnon lämmitystä ilmanvaihdon kautta.
Kaksi lämpöpumppua
Ilmavesi + poistoilma
Ilma-vesilämpöpumpun lisäksi laitteessa on myös poistoilmalämpöpumppu, jonka avulla saat asuntosi poistoilman lämmön talteen, jota hyödynnetään tuloilman sekä käyttöveden lämmityksessä.
Ilmavesi vai maalämpö?
Kas siinä pulma
AIR 9 on erinomainen valinta kohteisiin, joissa maalämmön hyödyntäminen ei ole mahdollista. Ilma-vesilämpöpumpun avulla lämmität asuntosi maalämpöä vastaavilla hyötysuhteilla.
Tehokkaampaa ilmanvaihtoa suurempiin koteihin
Kaikki Compact PC -laitteet vakiona tehokkaammalla ilmanvaihdolla. Tehokkaampien XL-puhaltimien puhallusteho on jopa 120 l/s.Tuotekuvaus
Compact PC AIR 9 sisältää sisäänrakennetun ilma-vesilämpöpumpun, 50 litran bufferivaraajan sekä ulkoisen lämmönvaihtoyksikön. AIR 9 kytketään suoraan asunnon vesikiertoiseen lämmönjakojärjestelmään (esim. lattialämmitys).
Compact PC poistaa kostean ja tunkkaisen ilman asunnosta, ja tuo tilalle raikasta ja puhdasta ilmaa. Poistoilmasta sekä lämpöpumpulla että vastavirtalämmönvaihtimella talteenotettu lämpöenergia käytetään tuloilman sekä käyttöveden lämmitykseen. Viilennysominaisuus tuottaa kesällä noin 6 – 8 astetta ulkoilmaa viileämpää tuloilmaa.
Tilan suosituskoko on suuntaa-antava, sopivuus varmistuu suunnitellun ilmamäärän mukaan.
Kosteudenhallinta varmistaa täydellisen sisäilmanlaadun
Sisäänrakennettu kosteusanturi varmistaa sen että ilmankosteus on aina tasapainossa ja säilyttää sisäilman mukavuuden tasaisena ympäri vuoden. Samalla se suojaa kotia homeelta, homehtumiselta ja laholta sekä asukkaita allergisilta reaktioilta.
Passiivitalosertifioitu ratkaisu
Compact PC on yksi kolmesta lämpöratkaisusta maailmassa, joka on saanut kansainvälisesti arvostetun passiivitalosertifikaatin. Sertifiikaatin on myöntänyt saksalainen Passivhaus Institut – sama organisaatio, joka on luonut passiivitalokonseptin. Sertifikaatti takaa, että Compact PC -järjestelmä täyttää passiivitalojen tiukat kriteerit energiatehokkuusvaatimuksissa.
Ei sisällä lämmonjakojärjestelmää eikä kanavistoa. Tuote käy joko vesikiertoiseen lattia- tai patteri järjestelmään.
3 vuoden takuu
Tutustu blogissamme rivitalon AIR 9 -asennusvideoon.
Tutustu blogissamme ilmavesilämpöpumppu vanhaan omakotitaloon.
| Compact PC AIR 9 | |
|---|---|
| Vakio-ominaisuudet | Ilmavesilämpöpumppu Poistoilmalämpöpumppu Vastavirta-LTO Ilmanvaihto (EC-puhaltimet) XL-puhaltimet, 115 l/s Tuloilman lämmitys Tuloilman viilennys Sisäiset ilmansuodattimet RST-varaaja 180 l Suoja-anodi Polar-jäätymisenesto CTS 602 -ohjaus Sol-aurinkokierukka HMI-ohjauspaneeli Suodatinvahti Kosteusanturi Passiivitalosertifikaatti |
| Lisäominaisuudet | Hiilidioksidianturi |
| Energialuokka¹, AIR 9 | A+++ |
| SCOP, AIR 9 | 5,11 (EN14825) |
| COP (ilma-ilma) | 7,1 (EN14511) |
| COP (ilma-vesi) | 3,9 (EN255-3) |
| LTO-hyötysuhde | 95 % (EN308) |
| Tilan suosituskoko | 80 - 190 m² |
| Takuu | 3 vuotta |
| ¹ Lämpötilan ohjausjärjestelmä huomioitu |
Compact PC AIR 9 on varustettu integroidulla 9 kilowatin ilmavesilämpöpumpulla. Järjestelmään kuuluu lisäksi asunnon ulkopuolelle sijoitettava ulkoyksikkö.
Lisävarusteina saatavilla olevien lisävaraajan sekä kolmitieventtiilin myötä AIR 9:ää voi hyödyntää myös lämpimän käyttöveden tuottamiseen.
Laite on saatavana XL-versiona, jossa tehokkaammat puhaltimet (415 m3/h).
| Compact PC AIR 9 | |
|---|---|
| Ohjausjärjestelmä | CTS 602 HMI |
| Mitat (K x L x S) | Sisäyksikkö: 1100 x 550 x 300 mm (integroituna Compact PC:n kotelossa) Ulkoyksikkö: 1301 x 962 x 542 mm |
| Paino | Sisäyksikkö: 55 kg Ulkoyksikkö: 125 kg |
| Sisääntulojännite (sisäyksikkö) | 400/230 V 2L+ N+PE, 50 Hz |
| Sulake | 16 A (sisä- ja ulkoyksikkö) |
| PMax | 3,3 kW (ulkoyksikkö) 4,1 kW (sisäyksikkö) |
| Bufferivaraaja | 50 L (integroitu) |
| Lisälämmitys | 2x3 kW |
| Takuu | 3 vuotta |
| Design pressure (central heating) | 4 bar |
| Opening pressure safety valve (central heating) | 2,5 bar |
| Expansion vessel (central heating) | 8 Liter |
| Booster expansion vessels | 0,5 bar G |
| Max. air volume | 3.400 m3/h |
| Variable compressor | 30 - 100 % |
| Tightness class fan | IP54 |
| Supply voltage (outside part) | 400/230V 2L+ N+PE, 50Hz |
| PMAX (outside part) | 3.300 W |
| Fuse size (outside part) | 16 A |
| Rated output, (max/min) A-Pump | 31/99 W |
| Rated output, (max/min) A-Pump | 0,2/0,63 A |
| Condenser pressure loss (central heating) | 15 kPa/0,42 l/s |
| Central heating connection | 3/4” |
| Refrigerant | R410A |
| Refrigerant filling | 3,4 kg |
| Pressostat low pressure (on/off) | 2,2/3,4 bar G |
| Pressostat high pressure (on/off) | 42/33 bar G |
| Operating temperatures | -22 °C → 50 °C |
| Central heating, flow temperature | 25 °C → 45 °C |
| Connection dimension | 1” |
| Heat output PH with variable compressor at 7°C/35°C, according to EN 14511:2012 (max. 5400 RPM) | 8,4 kW |
| Heat output PH with variable compressor at 2°C/35°C, according to EN 14511:2012 (max. 5400 RPM) | 6,7 kW |
| Heat output PH with variable compressor at -7°C/35°C, according to EN 14511:2012 (max. 5400 RPM) | 5,7 kW |
| Heat output PH with variable compressor at -15°C/35°C, according to EN 14511:2012 (max. 5400 RPM) | 4,5 kW |
| Heat output PH with variable compressor at 7°C/45°C, according to EN 14511:2012 (max. 5400 RPM) | 7,8 kW |
| Heat output PH with variable compressor at -7°C/45°C, according to EN 14511:2012 (max. 5400 RPM) | 5,4 kW |
| SCOP testet according to EN 14825:2012* | 5,11 |
| Pdesign (tout - 10°C) | 5,21 kW |
| Malli | AIR 9 |
|---|---|
| Ilmasta veteen lämpöpumppu | Kyllä |
| Vedestä veteen lämpöpumppu | Ei |
| Lämmönkeruuliuoksesta veteen lämpöpumppu | Ei |
| Low-temperature lämpöpumppu | Kyllä |
| Varustettu lisävastuksella | Kyllä |
| Lämpöpumppu yhdistelmälämmitin | Ei |
| Lämpötilan ohjausjärjestelmä | |
|---|---|
| Malli | CTS 700 |
| Luokitus | 2 |
| Vaikutus kausiluonteiseen lämmityksen energiatehokkuuteen | 2 % |
| Item | Symbol | Value | Unit | Item | Symbol | Value | Unit | |
|---|---|---|---|---|---|---|---|---|
| Rated heat output (*) | Prated | 5,21 | kW | Seasonal space heating energy efficiency | ŋs | 206 | % | |
| *Declared capacity for heating for part load at indoor temperature 20 °C and outdoor temperature of Tj | Declared capacity for heating for part load at indoor temperature 20 °C and outdoor temperature of Tj | |||||||
| Tj = -7 °C | Pdh | 4,79 | kW | Tj = -7 °C | COPd | 3,20 | ||
| Tj = +2 °C | Pdh | 2,88 | kW | Tj = +2 °C | COPd | 4,95 | ||
| Tj = +7 °C | Pdh | 1,90 | kW | Tj = +7 °C | COPd | 6,53 | ||
| Tj = +12 °C | Pdh | 2,12 | kW | Tj = +12 °C | COPd | 9,69 | ||
| Tj = bivalent temperature | Pdh | 5,21 | kW | Tj = bivalent temperature | COPd | 2,83 | ||
| Tj = operation limit temperature | Pdh | 0 | Tj = operation limit temperature | COPd | 0 | |||
| For air-water-heating pumps Tj = -15 °C (if TOL < -20 °C) | Pdh | For air-water-heating pumps Tj = -15 °C (if TOL < -20 °C) | COPd | |||||
| Bivalent temperature | Tbiv | -10 | For air-to-water heat pumps: Operation limit temperature | -22 | °C | |||
| Cycling interval capacity for heating | Pcych | Cycling interval efficiency | ||||||
| Degradation co-efficient | Cdh | 0,94-0,99 | Heating water operating limit temperature | WTOL | 45 | °C | ||
| Power consumption in modes other than active mode | Supplementary heater | |||||||
| Off mode | POFF | 0,01 | Rated heat output | Psup | 6 | kW | ||
| Thermostat off-mode | PTO | 0,005 | ||||||
| Standby mode | PSB | 0,01 | Type of energy input | Electrical | ||||
| Crankcase heater mode | PCK | 0 | ||||||
| Other items | ||||||||
| Capacity control | Variabel kompressor Variabel indendørs vandflow | For air-to-water heat pumps: Rated air flow rate, outdoors | 3000 | m3/h | ||||
| Variabel indendørs temperatur regulering | For water-/ brine-water heat pumps: Rated brine or water flow rate, outdoor heat exchanger | m3/h | ||||||
| Sound power level, outdoors | LWA | 46 | dB | |||||
| Emissions of nitrogen oxides | QHE | 1464 | kWh | |||||
| LVI-numero | Malli |
|---|---|
| 7939100 | Compact PC Sol XL |
| 7939102 | Compact PC Sol EK XL |
| 7939104 | Compact PC Sol MLP3 XL |
| 7939106 | Compact PC Sol MLP6 XL |
| 7939125 | Compact PC Sol MLP9 XL |
| 7939108 | Compact PC Sol AIR9 XL |
| 7939126 | Compact S |
| 7939036 | Compact P2 Polar Sol |
| 7939040 | Compact P2 Polar Sol EK9 |
| 7939037 | Compact P2 Polar Sol AIR9 |
| 7939038 | Compact P2 Polar Sol Geo 6 |
| 7939039 | Compact P2 Polar Sol Geo 9 |
| Sol = sisäänrakennettu aurinkokierukka XL = tehokkaammat puhaltimet, 415 m³/h (115 l/s) |
Compact PC -sarja:
Compact PC
Sisäänrakennettu maalämpöpumppu. Kolme tehovaihtoehtoa huippuhyötysuhtein.
- Maalämpöpumppu
- SCOP 5,15 / 5,17 / 5,49
- A+++
Compact PC
Vesikiertoiseen lattialämmitykseen. Kohteisiin, joihin ei tarvita maalämpö- tai ilmavesilämpöpumppua.
- Lattialämmitys, 9 kW
- Tukilämmitys LTO:n rinnalle
- Päivitysmahdollisuus MLP/AIR9
Compact PC
Sarjan perusmalli. Soveltuu matalaenergia- ja passiivitalokohteisiin, tai kohteisiin, joissa on erillinen lämmitys.
TutustuLöysitkö itseäsi kiinnostavan ratkaisun?
Siirry tarjouspyyntösivulle oheisesta painikkeesta. Pyrimme lähettämään sinulle tarjouksen haluamastasi laitteesta mahdollisimman pian.
Pyydä tarjous| Energialuokitus | A+++ |
|---|---|
| Vuosihyötysuhde (SCOP) | 5,11 (EN 14825:2012) |
| Hyötysuhde (COP), ilma-ilma | 7,1 (EN14511) |
| Lämpötilahyötysuhde | 95 % (EN308) |
| Vakio-ominaisuudet | Ilmavesilämpöpumppu, Kaksinkertainen lämmöntalteenotto, Käyttöveden lämmitys, Poistoilmalämpöpumppu, Polar-jäätymisenesto, Tuloilman lämmitys, Tuloilman viilennys |
| Lisäominaisuudet | Bypass-viilennys, Hiilidioksidianturi (lisävaruste), Kosteusanturi, Sisäinen ilmansuodatus, Sol-aurinkokierukka (lisävarusteena), Suodatinvaihtohälytys, Suoja-anodi, XL-puhaltimet (lisävarusteena) |
| Ohjausjärjestelmä | CTS 700 |
| Ilmavirta, maksimi | 325 (90 l/s) |
| Mitat | 580 x 300 x 1 100 mm (sisäyksikkö), 962 x 542 x 1 301 mm (ulkoyksikkö) |
| Paino | 55 kg (AIR 9 -sisäyksikkö), 125 kg (AIR 9 -ulkoyksikkö) |
| Asunnon suosituskoko | 80 – 190 m2 |
| Takuu | 3 vuotta |
Tekniset tiedot
Tekniset tiedot
Compact PC AIR 9 on varustettu AIR 9 -ilma-vesilämpöpumpulla, poistoilmalämpöpumpulla, CTS 700 -ohjauksella* ja -käyttöpaneelilla, G4-suodattimilla, vastavirta-LTO-kennolla, 180 litran lisävastuksella varustetulla lämminvesivaraajalla, 3 x 3 kilowatin lisälämmittimillä, 100 % bypass-ohituksella sekä tehokkailla EC-puhaltimilla. Laitteessa on lisäksi Polar-jäätymisenesto, kosteusanturi, suoja-anodi sekä suodatinvaihtohälytys. AIR 9 -järjestelmään kuuluu asunnon ulkopuolelle sijoitettava ulkoyksikkö.
Lisävarusteina saatavilla 3-tieventtiilillä sekä lisävaraajalla AIR 9 voidaan asettaa tuottamaan myös lämmintä käyttövettä.
CTS 700 -ohjausjärjestelmä sisältää RS485-liitännän, jonka kautta voidaan suorittaa tiedonsiirto Modbus (RTU) -protokollaa hyödyntäen. Tämä mahdollistaa esimerkiksi etäohjauksen** sekä kytkennän markkinoilla oleviin taloautomaatiojärjestelmiin (Ensto, KNX, yms).
**Nilan ei vielä tässä vaiheessa tarjoa omaa ohjelmistoa etäohjaukseen, eikä ole vastuussa kolmansien osapuolien tarjoamista vaihtoehdoista.Laitteeseen on mahdollista asentaa Sol-aurinkolämpökierukka sekä XL-puhaltimet (415 m3/h).
Huom! XL-puhaltimet eivät ole varastotuote, joten niillä varustettujen laitteiden toimitusaika viivästyy normaalista.
